Vivado hlsのシミュレーションとhlsストリーム

Vivado hlsのシミュレーションとhlsストリーム

• 1.
  Vivado HLSのシミュレーション とHLSストリーム marseeこと小野　雅晃
• 2.
  2 FPGAの部屋（ブログ） ● 2005年からYahooブログで書き始めた(11年以上） ● 最初ー2005年5月15日”Chipscopeについて” ● ブログが流行りでやってみたかった ●FPGAの開発ノウハウやバグの共有がしたかった ● ログが貼り付けられなかったので8月にFC2に移動 ● 備忘録として使用（補助記憶） ● お仕事に使う前にブログでツールなどを検証 ● 早朝書いています。超朝型 ● コメントなど、お願いします
• 3.
  3 私の机
• 4.
  4 ノートパソコンを1月に購入 ● FPGAマガジンの執 筆のためだけに購入 ● 経費で落とさない と。。。
• 5.
  5 FPGAコンパイル用にパソコンを購入 ● 5年前のパソコンよ りもFPGAのコンパ イル速度が２倍から 3倍速い ● マウスコンピュー ター – i54コア 3.2GHz – メモリ 16GB
• 6.
  6 Vivado HLS ● C、C++、SystemCからVHDL、Verilog HDLに変換 する ● IPを生成する ● FPGAの種類を指定して、クロック周期を設定する ● 指定したクロック周期で動作するRTLを出力するよう に努力する ● クロック周期を短くすると自動的にパイプライン段数が 増える ● AXI-Master, AXI-Lite Slave, AXI-Streamは自動生成 ● ソフトウェアから使用するためのドライバも自動生成
• 7.
  7 Vivadoのブロックデザイン
• 8.
  8 私の方針 ● もう58歳 – 頭は長く持たない2時間くらい？ –ステートマシンを多用したシーケンスをHDLで書くのは つらい – HDLだと書くまでの設計時間が長かった ● そこでVivado HLSでCで書く – Cで書けばハードに – CシミュレーションもC/RTL協調シミュレーションも ● ほとんどCで書いて、書けないのだけHDLで
• 9.
  9 Vivado HLSで書くのが難しい回路 ● 入力タイミングや出力タイミングが厳しい回路 – A信号入力がアサートされてから何クロック以内にB信号出 力をアサート ● スレッドが必要な場合 –入力と出力が独立（例：FIFO） – 追加：書けそうだという予想になっていたの忘れていました ● DATAFLOW指示子で書いてみる予定 ● 2つのクロックを使う回路 – ＜例＞ディスプレイ・コントローラ ● 100MHzのAXI4-StreamのデータをSVGA（ピクセルクロック 40MHz）で出力
• 10.
  10 私の方針2 ● 前のスライドの回路はHDLで書く ● 特にアルゴリズム系はVivadoHLSを使ってCで書 く ● なるべくXのIPを使って楽に書きたい – XのIPには汎用性やバージョンごとの継続性の関係で 使いにくいIPがある（AXI VDMA） – そのようなIPはVivado HLSでなるべく書き直したい ● この方針で行く – ブログもほとんどVivado HLSの話題
• 11.

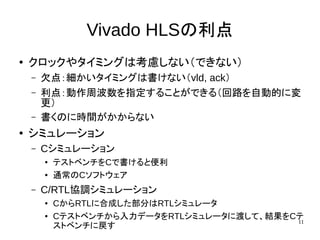

  11 Vivado HLSの利点 ● クロックやタイミングは考慮しない（できない） – 欠点：細かいタイミングは書けない（vld,ack） – 利点：動作周波数を指定することができる（回路を自動的に変 更） – 書くのに時間がかからない ● シミュレーション – Cシミュレーション ● テストベンチをCで書けると便利 ● 通常のCソフトウェア – C/RTL協調シミュレーション ● CからRTLに合成した部分はRTLシミュレータ ● Cテストベンチから入力データをRTLシミュレータに渡して、結果をCテ ストベンチに戻す
• 12.
  12 Cシミュレーション例（画像フィルタ） 画像ファイル 読み込み 画像フィルタ （ソフトウェア） 画像フィルタ （ソフトウェア） 値を比較 一致 画像書き出し 正常終了 あり得ない Cシミュレーション スタート CからHDLに合成 される関数 不一致 ＝ Cテストベンチ
• 13.
  13 C/RTL協調シミュレーション 画像ファイル 読み込み 画像フィルタ （ソフトウェア） 画像フィルタ （ハードウェア） 値を比較 一致 画像書き出し 正常終了 異常終了 C/RTL協調シミュレー ション・スタート 不一致 RTLシミュレータ Cテストベンチ CからHDLに合成 される関数
• 14.
  14 テストベンチは浮動小数点演算 ハードウェアは固定小数点の例 画像ファイル 読み込み 画像フィルタ （ソフトウェア） 浮動小数点演算 画像フィルタ （ソフトorハード） 固定小数点演算 二乗誤差を比較 <=スレッショルド 画像書き出し 正常終了 異常終了 シミュレーション スタート >スレッショルド C実行 or RTLシミュレータ Cテストベンチ CからHDLに合成 される関数
• 15.
  15 Vivado HLSでのシミュレーション への疑問 ● CやC++で書いてハードになる –Cだったら引数の値は変化しないけど、ハードウェアで は変化する引数が必要な場合がある – 出力もリターンする前に変化する場合があるよね。。。 ● 出力値が変化する場合はC/RTL協調シミュレー ションで変化を見れば良いか。。。 ● Cテストベンチでシミュレーションの時に複数の値 の引数を与えられるのかな？ – 通常は無理だよね。。。
• 16.
  16 関数の入力値が変化する例 ● 出力が変化する場合 – C/RTL協調シミュレーションすれば値の変化は見られる –Cのテストベンチで検証はできない（一般的には） – PWM出力など ● 入力が変化する場合 – パルスの数を数える回路 – Cのテストベンチでは入力が与えられない ● 1つの引数には1つの値 – とりあえず、HDLのテストベンチを使ってみよう
• 17.
  17 ハード化する関数の引数の方を変更1 ● FPGAの部屋の記事”Vivado HLS2016.2 で volatile を使用する場合” ● http://marsee101.blog19.fc2.com/blog-entry-3497.ht ml ● ap_start から ap_done の間に関数の入力や出力が変 化する場合は、volatile を付ける（UG902） ● 入力、出力ポートをap_none, registerオプションありに してVivado HLSで合成し、HDLのテストベンチでシミュ レーション ● 引数の型やvolatileでどのように結果が変わるかを観察 した
• 18.
  18 Cソースコード1 #include <ap_int.h> void volatile_test(volatileap_uint<16> multi_in0, volatile ap_uint<16> multi_in1, volatile ap_uint<16> *multi_out){ #pragma HLS INTERFACE ap_none register port=multi_out #pragma HLS INTERFACE ap_none register port=multi_in1 #pragma HLS INTERFACE ap_none register port=multi_in0 for(int i=0; i<10; i++){ #pragma HLS PIPELINE II=1 ap_uint<16> temp = (ap_uint<16>)multi_in0 * (ap_uint<16>)multi_in1; *multi_out = temp; } }
• 19.
  19 シミュレーション波形1 ● 入力された最初の値をラッチして乗算し、最後に出 力する
• 20.
  20 1クロックごとに乗算結果を得る方法 ● 1クロックごとに乗算結果を得たい ● その方法は？ ●その方法は？ ● もう一丁、その方法とは？ ● そんなにじらすな。。。いやな奴。。。 ● 入力もポインタにしましょう。。。
• 21.
  21 Cソースコード2 #include <ap_int.h> void volatile_test(volatileap_uint<16> *multi_in0, volatile ap_uint<16> *multi_in1, volatile ap_uint<16> *multi_out){ #pragma HLS INTERFACE ap_none register port=multi_out #pragma HLS INTERFACE ap_none register port=multi_in1 #pragma HLS INTERFACE ap_none register port=multi_in0 for(int i=0; i<10; i++){ #pragma HLS PIPELINE II=1 *multi_out = (ap_uint<16>)*multi_in0 * (ap_uint<16>)*multi_in1; } }
• 22.
  22 シミュレーション波形2 ● 入力がアサートされた3クロック後にデータが出力 されている ● 始まりの3クロック分は出力されない
• 23.
  23 無限に乗算をする回路 ● それじゃ、無限に乗算する回路を作るには？ – while(1)で無限ループにすれば良いのでは？ –それでOK – ただしシミュレーション不可能（終わらない）
• 24.
  24 それではVivado HLSで シミュレーション可能にするには ● 今までは、VivadoHLSでシミュレーションできずに RTLシミュレーションを行ってきた ● Cの関数の引数に値をセットして関数コール ● 途中で引数の値を変えるのは無理・・・ ● でもせっかく便利なんだからCのテストベンチを使っ てシミュレーションしたい。。。 ● その方法は。。。 ● その方法とは。。。 ● 果たして、その方法とは？
• 25.
  25 HLSストリームライブラリ ● UG902では、HLSストリームライブラリを推奨 ● hls::stream<>ク ラ ス を使用し て イ ンプ リ メ ン ト し た ス ト リ ーム ● C コー ドでは、 hls::stream<> が無限深さの FIFO の よ う に動作
• 26.
  26 HLSストリームライブラリの使用法1 （RGB出力の例） ● hls_stream.hをインクルード – #include<hls_stream.h> ● テンプレートを定義 – template<int Data> – struct RGB{ – ap_uint<Data> vid_pData; – ap_uint<1> vid_pHSync; – ap_uint<1> vid_pVSync; – ap_uint<1> vid_pVDE; – };
• 27.
  27 HLSストリームライブラリの使用法2 （RGB出力の例） ● 関数の引数にhls::stream<>オブジェクトを書く – voidlap_filter_rgb(ap_uint<1> lap_fil_enable, hls::stream<vid_in<24> >& video_in, hls::stream<RGB<24> >& video_out){ ● テンプレートの書式のHLSストリームが生成される ● HLSストリームに入力したいデータを詰め込んでから関数 を呼べばOK ● つまり、入力値を変えることができる ● ただし、IOレベルのインターフェースはap_noneではだめ ● ap_hs, ap_fifo, axis のどれかを使用する ● http://marsee101.blog19.fc2.com/blog-entry-3235.html
• 28.
  28 HLSストリームの入力ポートの使い方 ● HLSストリームはPmodHB5 のセンサー・フィード バック処理IPに使用している ●CシミュレーションやC/RTL協調シミュレーションで 検証したかった – typedef ap_uint<1> ap_uint_1; – int motor_monitor(hls::stream<ap_uint_1 >& sa, – hls::stream<ap_uint_1 >& sb, – ap_uint<32> & sa_count, – ap_uint_1 & sb_level, – ap_uint_1 & overflow){
• 29.
  29 SB, SAの波形 「Project 10:Frequency Measurement Using Input Capture」のFugure 2の一 部を引用 http://www.mrc.uidaho.edu/mrc/people/jff/340/341/labs/lab10/project10.pdf
• 30.
  30 テストベンチ ap_uint_1 saa[DATASIZE] ={1,1,0,0,0,0,0,1,1,1,1,1,0,0,0,0,0,1,1,1}; ap_uint_1 sba[DATASIZE] = {0,0,0,0,0,1,1,1,1,1,0,0,0,0,0,1,1,1,1,1}; hls::stream<ap_uint_1> sa; hls::stream<ap_uint_1> sb; for (int i=0; i<DATASIZE; i++){ sa << saa[i]; sb << sba[i]; } int ret_val = motor_monitor(sa, sb, sa_count, sb_level); http://marsee101.blog19.fc2.com/blog-entry-3501.html
• 31.
  31 PmodHB5_infモジュール 1に固定
• 32.
  32 HLSストリームが使えるかどうか？ for (sa_count=0; sa_count!=0xffffffff;sa_count++){ // sa=1の間はループ #pragma HLS PIPELINE II=1 sa >> sad; sb >> sbd; if (!sad) break; } if (sa_count == 0xffffffff) // overflow return 1; for (sa_count=1; sa_count!=0xffffffff; sa_count++){ // sa=0の間はループ #pragma HLS PIPELINE II=1 sa >> sad; sb >> sbd; if (sad) break; } if (sa_count == 0xffffffff) // overflow return 1; sb_level = sbd; // saが立ち上がった時のsbの値 for (sa_count++; sa_count!=0xffffffff; sa_count++){ // sa=1の間はループ #pragma HLS PIPELINE II=1 sa >> sad; sb >> sbd; if (!sad) break; } if (sa_count == 0xffffffff) // overflow return 1; ● 3つのループ
• 33.
  33 C/RTL協調シミュレーション波形
• 34.
  34 Cから合成したHDLの出力が 変化する場合 ● 今まで関数コール後に引数（つまり入力が変化す る場合）を見てきた ● 出力が変化する場合もHLSストリームに入れてお いてテストベンチでテストすれば良さそう
• 35.
  35 まとめ ● レジスタ・オプションを付けた入力ポートもポインタ渡し、 参照渡しにすると毎クロック入力データをラッチします ● その場合は、Cのテストベンチではシミュレーションがで きないので、HDLシミュレーションをしましょう ● HDLシミュレーションをしたくない場合には、HLSスト リームを使って、ap_vldに常に1を入れましょう ●HLSストリームのap_ackは無視します ● その場合は、必ずC/RTL協調シミュレーションで1クロッ クごとに処理できているかを確認しましょう ● 出力が変化する場合もHLSストリームに入れておいてC テストベンチでテストすれば良さそうです
