第3回ローレイヤー勉強会 : FPGAでコンピュータを作ってみた

http://open-archo.org

Technology◦
Downloaded 12 times
Open Design Computer Project FPGAでコンピュータを作ってみた 伊藤 剛浩 川田 裕貴 http://open-arch.org/
伊藤 剛浩 @cpu_labs 筑波大学 情報学群 情報科学類 システム情報工学研究科 産学間連携推進室 Open Design Computer Project : ハードウェア担当 2011年度IPA認定スーパークリエータ Verilog HDL SVA 回路設計 基板アートワーク等
川田 裕貴 @hktechno 筑波大学 情報学群 情報科学類 システム情報工学研究科 産学間連携推進室 Open Design Computer Project : ソフトウェア担当 2011年度IPA認定スーパークリエータ gcc, Binutils の MIST32 向け移植
Open Design Computer Project http://open-arch.org/
Open Design Computer • Open Processor Architecture – MIST32 • Open Source Processor – MIST1032ISA – MIST1032SA • Open Development Environment – Binutils – gcc
Agenda FPGAと回路設計 Out of Orderコアの実装 開発環境について
FPGAとは • Field Programmable Gate Array • つまり書き換えることができるハードウェア • 最近安くなってきた • もはや一家に一台レベル – 買いましょう – http://www.terasic.com.tw/
全ては並列動作のために • 回路は並列動作させなきゃ意味が無い! – 逐次だけやりたいんだったらプロセッサを使え – スループットを常に念頭に • プログラミングではない!!! – 全て並列動作 – 結構大変 – プログラミングより地味 – 配線、配線、敗戦…
HDL : Verilog HDL module addr( input [31:0] a, input [31:0] b, iniput ci, output [31:0] x, output co); assign {co, x} = a + b + ci; endmodule
Synthesize / Place&Rout • Synthesize : 論理合成 – HDLから回路図レベルまで落とす – 要らないロジックを消す – 早くするためにロジックを追加 • Place&Rout : 配置配線 – FPGA上のどこに配置するか – 位置によってfmaxが変わる
気をつけること • 非同期回路はできるだけ作らない – 非同期回路は難易度up – Synopsys Design Constraints(.sdc)でクロックドメイ ンの定義 • スループットを稼ごう – FPGAのIOは遅い – レイテンシではなくスループットを重視する • マクロブロックを積極的に利用 – Memory, FIFO系は使ったほうが良い
FPGAに関するまとめ • HDLレベルでの記述でok – 回路図レベルとか大規模開発出来ません • 回路で作るなら並列に動かすことを心がける – プログラミング的感覚は論外! • IOは遅い – スループットをどれだけ稼ぐかがキーポイント！ • あまり難しいことを考えない – FPGAなんだから何度も書き換えできるし
Agenda FPGAと回路設計 Out of Orderコアの実装とデバッグ 開発環境について
Out of Order Execution • 実行ハードウェアを複数持つことが前提 • メモリからはプログラム順に入る(In Order) • 実行の順序は動的に変化(Out Of Order) – WAW/WARを排除 – 必要なデータさえ揃えば実行 • 実行の完了Commit処理にて(In Order) – 割り込み対応のため
Atom : Bonnellのパイプライン • In Order Core • Decode • Queue • Dispatch • Execute • Writeback
Atom : Silvermontのパイプライン • Out of Order Core • Decode • Queue • Scheduler(RN/ROB/RS) • Execute • Writeback(CDB)
Out Of Order実行 • 今回はTomasuloのアルゴリズム – Rename / Reservation Station / Re Order Buffer – Frontend / Backendで回路を分離 -> 結構重要!
Register Renaming • レジスタファイルの拡張 • ARF(LRF) : Architecture Register File – Architectureで定義されているレジスタセット • PRF : Physical Register File – 物理的にプロセッサが持つレジスタファイル • Renaming Table – ARFとPRFの対応付け
Register Renaming実装 ARF Id PRF Id R0 p-R12 R1 p-R3 Rn p-Rn Instruction Source Next Stage SourceDestination Destination • Source Operand – Renaming Tableを元にARF-PRF変換 • Destination Operand – Renaming TableのARFに対する新たなPRFの割り当て
Frontend -> Reservation Station • Out of Order実行されたデータを新しく入って きた命令に適用 – 命令はデータを必要としていない • そのままRSに格納 – 命令はデータを必要としている • CDBから必要とするデータが流れてきた • PRFに必要なデータが格納されている
Reservation Station -> Ex Rs ID 演算タイプ Source1 Valid Source2 Valid Source1 Source2 0 2項演算 1 0 10 Invalid-r0 1 単項演算 1 1 5 5 n 2項演算 0 0 Invalid-r0 Invalid-r2 [実行不可] : Register0を待ち受けている [実行可能] : 全てのデータは揃っている [実行不可] : Register0, 1を待ち受けている • 命令の実行に必要なデータが揃うまで待つ – 常にExecuteのCDBを監視 • 必要データが揃ったら実行ステージへ送る
Reservation Station : 実装 Rs ID Source1 Valid Source2 Valid Source1 Source2 0 1 0 10 Invalid-r0 1 1 1 5 10 n 0 0 Invalid-r0 Invalid-r2 Priority Encoder Register File Data p-R0 20 p-R1 0 p-Rn 10 CDB From Backend
Re Order Buffer • つじつま合わせ – Robがないと割り込み対応が面倒 • 命令が読まれた順を保持(R-Pointer) • 実行し終わった命令にフラグ付け(実行完了 フラグ) • 以下すべての命令が実行し終わったところを 指すポインタ(C-Pointer)
Re Order Bufferの実装
OoOの問題点 • とにかくデカイ – 連想メモリの塊 – ブロードキャストとかしてる – FPGAになんか入れられなry • 超えられない壁 – ILP / Power / Memory Wall
MIST32でのアプローチ : CDB/Rs/Rob/Rn • CDBの幅を32bitに固定 基本Flagも流さない – 多倍長演算は以下により実現
命令レベル並列化のまとめ • 命令を実行するにはデータが揃えば良い • ハザードを回避するために実行順序を変える • つじつま合わせに苦労する • 連想メモリがー • FPGAへの実装には向かない！！！
Agenda FPGAと回路設計 Out of Orderコアの実装とデバッグ 開発環境について
MIST32の開発環境 とりあえずCで何か開発できる環境 • gcc(コンパイラ) – C++はまだコンパイルできません – newlibの移植が完全に終わってない – 標準ライブラリなし • binutils(as, objdump) – 超重要 – Llvmは暇な時にやりたい

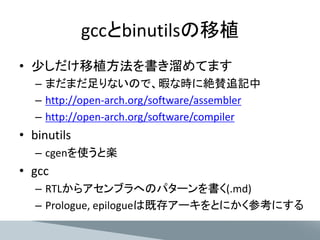

gccとbinutilsの移植 • 少しだけ移植方法を書き溜めてます – まだまだ足りないので、暇な時に絶賛追記中 – http://open-arch.org/software/assembler – http://open-arch.org/software/compiler • binutils – cgenを使うと楽 • gcc – RTLからアセンブラへのパターンを書く(.md) – Prologue, epilogueは既存アーキをとにかく参考にする
(define_expand "movqi" [(set (match_operand:QI 0 "nonimmediate_operand" "") (match_operand:QI 1 "general_operand" ""))] "" " { if (MEM_P (operands[0])) operands[1] = force_reg (QImode, operands[1]); }")
(define_insn "addsi3" [(set (match_operand:SI 0 "register_operand" "=r,r") (plus:SI (match_operand:SI 1 "register_operand" "%0,0") (match_operand:SI 2 "nonmemory_operand" "r,I")))] "" "@ add¥t%0, %2 add¥t%0, %2" )
バグ戦争… ソフトウェアの問題なのか… ハードウェアの問題なのか… どっちかわからないwww ウェーイ(☝ ՞ਊ ՞)☝ という問題が起きるわけです
デバッグ環境 • printfデバッグ – I/Oの初期化が完了し、そこまで動けば • ソフトウェアシミュレーター – オレオレシミュレータ – ハードウェア要因のデバッグは不可能(比較は可能) • RTLシミュレーション – とっても時間が書かる • 勘と目grep – 非常に重要。あきらめない。 – 最後の砦
00000470 <genrand_int31>: 470: 11 00 03 c0 push rbase 474: 11 00 03 e0 push rret 478: 18 00 03 c0 srspr rbase 47c: 0e e0 03 a0 lih rtmp,0x0 480: 0d 40 47 a0 wl16 rtmp,0x220 484: 20 70 03 e2 movepc rret,8 488: 14 40 03 a0 b rtmp,#al 48c: 08 30 00 01 shr r0,0x1 490: 12 00 03 e0 pop rret 494: 12 00 03 c0 pop rbase 498: 14 40 03 e0 b rret,#al
00000470 <genrand_int31>: 470: 11 00 03 c0 push rbase 474: 11 00 03 e0 push rret 478: 18 00 03 c0 srspr rbase 47c: 0e e0 03 a0 lih rtmp,0x0 480: 0d 40 47 a0 wl16 rtmp,0x220 484: 20 70 03 e2 movepc rret,8 488: 14 40 03 a0 b rtmp,#al 48c: 08 30 00 01 shr r0,0x1 490: 12 00 03 e0 pop rret 494: 12 00 03 c0 pop rbase 498: 14 40 03 e0 b rret,#al
00000470 <genrand_int31>: 470: 11 00 03 c0 push rbase 474: 11 00 03 e0 push rret 478: 18 00 03 c0 srspr rbase 47c: 0e e0 03 a0 lih rtmp,0x0 480: 0d 40 47 a0 wl16 rtmp,0x220 484: 20 70 03 e2 movepc rret,8 488: 14 40 03 a0 b rtmp,#al 48c: 08 30 00 01 shr r0,0x1 490: 12 00 03 e0 pop rret 494: 12 00 03 c0 pop rbase 498: 14 40 03 e0 b rret,#al
ソフトウェアシミュレータ ELFを読み込んで、配置して、実行 エミュレータといったほうが正しいかも https://github.com/techno/mist32-simulator • 対応してるI/Oデバイス – タイマ – シリアル – VGAディスプレイ – PS/2キーボード – SDカード(MMC)
シミュレータの中 • 命令はソフトウェアシミュレーション – X86の命令に変換しているわけではない – 完全に変換するのは余計に大変 – 速度を求めていない… • 内部的な仮想メモリ – ページ単位に区切ってアクセスがあったら割り当てる • Memory Mapped I/O – I/O領域にLoad/Storeが掛かったら専用命令にフック する – MIST32はあるアドレス以上はすべてI/Oなので、振り 分けがかなり楽
命令のエミュレーション • めんどくさいこと • フラグ – Carryフラグはどうやって生成するの – Carry = msb((dest & scr) | (~result & (dest | src))) – Overflow = msb(~(dest ^ src) & (dest ^ result)) • エンディアン – MIST32はビッグエンディアン – バイトアクセスはエンディアン変換しただけではうまく いかない
エンディアン変換の落とし穴 • Big Endian: 00 11 22 33 • Little Endian: 33 22 11 00 • 00 11 22 33 • ^^ == 0 • 33 22 11 00 • ^^ == ??
I/Oのエミュレーション • ディスプレイ – ノートPCでエミュレーションさせたくない – 描画と処理を同時にやると思い – ネットワーク経由で表示クライアントを接続可能 – msgpackとかおしゃれなものを使ってる – クライアントはGTK+(cairo)で描画 • シリアル(UART) – MkfifoしたFIFOに吐かせる – catすれば通信が見える – とりあえずok
セキュリティ • あんまり考えてなかったり… • PC, SPがちょっと辺 – 専用命令でしか操作できない • Return pointerがレジスタ • MMUでNX bitなどはサポート • カーネル専用のページテーブルを持つ – 有効活用できるかどうか怪しい 何かいいアイデアがあれば Pull requestお待ちしています
