日本Androidの会　中国支部資料

尾道にて
Now Loading. Please Wait ...

Twitter @yokmama

最新Androidアプリ開発の心得
夜子まま日本Androidの会神戸支部

http://www.slideshare.net/yokmama/android-15186487
Re:Kayo-System Co.,Ltd.

12年11月16日金曜日

自己紹介

本名：寺園聖文（てらぞのまさふみ）

別名：夜子まま

肩書：株式会社Re:Kayo-System 代表取締役社長

クラスタ：日本Androidの会、関西Unity、NFCLab



著書
10日でおぼえる Androidアプリ開発入門教室

Androidタブレットアプリ開発ガイド
Android SDK 3対応

HTML5によるAndroidアプリ開発入門

10日でおぼえるAndroidアプリ開発入門
教室第2版 AndroidSDK 4/3/2対応



ふりがなオートマチック



猫語にゃん



Skip Memo



JUST PLAYER

http://justplayer-dev.blogspot.jp/


講義の内容

以前のUI開発

最近のUI開発

まとめ



以前のUI開発



UI作成のフロー
レイアウトファイル

Activityクラス

AndroidManifest.xml



煩雑なレイアウトファイル
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:gravity="center_horizontal"
android:orientation="vertical" >

<ImageView
android:id="@+id/imageAlbumArt"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:layout_gravity="top"
android:focusable="false"
android:gravity="top"
android:layout_margin="5dip"
android:scaleType="fitStart" />

<LinearLayout
android:layout_height="wrap_content"
android:layout_gravity="center_horizontal|bottom"
android:clickable="true"
<TextView
android:id="@+id/textTitle"
android:layout_width="wrap_content"
android:layout_gravity="center_horizontal"
android:layout_marginLeft="10dip"
android:layout_marginRight="10dip"
android:ellipsize="end"
android:singleLine="true"
android:text="title"
android:textColor="@color/white"
android:textSize="20sp" />
<TextView
android:id="@+id/textArtist"
android:layout_gravity="center_horizontal"
android:layout_marginLeft="10dip"
android:layout_marginRight="10dip"
android:ellipsize="end"
android:singleLine="true"
android:text="artist"
android:textSize="20sp" />

・
・
</FrameLayout>
・



煩雑な管理

Activity用のレイアウト
要素単位のレイアウト
端末種別毎のレイアウト
・
・
・



煩雑なクラス
初期化処理
public class MainActivity extends Activity implements OnClickListener {
public static final String CNF_PASS_LOOP = "chkPassLoop";
public static final String CNF_WIFI_ONLY = "chkWIFIOnly";

private final String KEY_CONFIG_HISTORY = "KEY_CONFIG_HISTORY";
private final int MAX_INSTANCE = 5;

private
private
private
SharedPreferences mPref;
EditText mEditHost;
EditText mEditUsername;
イベント処理
private EditText mEditPassword;
private CheckBox mChkPassLoop;

一次保存処理
private CheckBox mChkWIFIOnly;
private Spinner mSpinner;
private Button mBtnConnect;

private void btnStateCheck() {
mBtnConnect.setText(R.string.txt_connect);

Button btnAllSync = (Button) findViewById(R.id.btnAllSync);
Button btnMediaSync = (Button) findViewById(R.id.btnMediaSync);
Button btnVideosSync = (Button) findViewById(R.id.btnVideosSync);
非同期処理
btnMediaSync.setEnabled(false);
btnVideosSync.setEnabled(false);
btnAllSync.setEnabled(false);
・
}
・
private void btnStateOk() {
mBtnConnect.setText(R.string.txt_connected); ・
Button btnAllSync = (Button) findViewById(R.id.btnAllSync);
Button btnMediaSync = (Button) findViewById(R.id.btnMediaSync);
Button btnVideosSync = (Button) findViewById(R.id.btnVideosSync);

btnMediaSync.setEnabled(true);
btnVideosSync.setEnabled(true);
btnAllSync.setEnabled(true);
}

・
・
・
}



煩雑な
AndroidManifest.xml
<application android:debuggable="false"
android:hardwareAccelerated="false" android:icon="@drawable/appicon"
android:label="@string/app_name">

<provider android:name=".provider.MediaContentProvider"
android:authorities="jp.co.kayo.android.localplayer" />
<provider android:name=".provider.DeviceContentProvider"
android:authorities="jp.co.kayo.android.localplayer.media" />
<provider android:name=".provider.LocalSuggestionProvider"
android:authorities="jp.co.kayo.android.localplayer.provider.localsuggestion"
android:syncable="false" />

<activity android:name=".MainActivity2" android:label="@string/app_name"
android:launchMode="singleTop">
<intent-filter>
<action android:name="android.intent.action.MAIN" />

<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
<intent-filter>
<action android:name="android.intent.action.SEARCH" />

<category android:name="android.intent.category.DEFAULT" />
</intent-filter>
<meta-data android:name="android.app.searchable"
android:resource="@xml/searchable" />
</activity>
<activity android:name=".pref.PremiumConfigPreference"
android:label="@string/app_name" />
<activity android:name=".pref.CacheConfigPreference"
android:label="@string/app_name" />
<activity android:name=".pref.BeamConfigPreference"
android:label="@string/app_name" /> AndroidManifest.xml
・
・
</application>
・



多様な端末

http://developer.android.com/about/dashboards/index.html



肥大化する定義ファイル
layout-xlarge
layout-land
layout-hdpi
layout-large
layout-xlarge

layout-v11



どうすればいい？



最近のUI開発



Fragment



Activity フラグメント

フラグメント

フラグメント


Activity

フラグメント

フラグメント

フラグメント



Activity FragmentManager

Fragment FragmentTransaction



Activity Activity Activity

フラグメントフラグメントフラグメント
１２１

Backボタン

FragmentはBackボタン等で取り外す
ことができるのでActivityみたいな動き
をするのよ



addToBackStack
持ち主：FragmentTransaction

public abstract FragmentTransaction addToBackStack (String name)
パラメーター
name
オプションとしてnullまたはスタックされる状態の名前

addToBackStackは複数のFragment
を一つの画面の状態として
FragmentManagerに登録（スタッ
ク）するメソッドよ。



スタックのイメージ
Fragment

FragmentTransaction
Stack Stack Stack

FragmentManager



使用例
FragmentTransaction t = getFragmentManager().beginTransaction();
t.add(R.id.framelayout1, new Fragment1(), null);
t.addToBackStack("SUB_VIEW");
t.commit();

Fragmentは複数表示された状態を保存で
きるようにするため、操作のはじめと終わ
りをトランザクションで指定するのよ



popBackStack
持ち主：FragmentManager

public abstract void popBackStack ()

スタックに追加されたFragmentは
Backボタンか、このpopBackStackメ
ソッドでもとに戻すことができるのよ



スタックのイメージ
Stack

Stack Stack

FragmentManager



持ち主：FragmentManager

public abstract void popBackStack (String name, int ﬂags)
パラメーター
name
nullでない場合、指定された名前の位置までスタックを取り除きます。
POP_BACK_STACK_INCLUSIVEフラグは指定された名前のスタックまで取り除く
かどうかを指定するフラグです。
ﬂags
0または POP_BACK_STACK_INCLUSIVE.

Fragmentをスタックに追加するときに名前
を設定していたら、このpopBackStackで、
指定した名前まで戻すことができます。



Practice
OK！
早速、フラグメント
使い方を教えてよ！ーマスター
の技を見せて
あげるわ



Fragmentの設定
フラグメント
ホストの
Activity
フラグメントの
ホストの
エントリーポイント



ホストのレイアウトファイル
<LinearLayout
xmlns:android="http://schemas.android.com/apk/res/android"
・・・省略・・・
<FrameLayout
android:id="@+id/framelayout1"
android:layout_height="fill_parent" />
</LinearLayout>

フラグメント追加
t.addToBackStack(null);
t.commit();



ついでに・・・・
<fragment
android:name="ykmjuku.android.fragmentsample.Fragment1"
android:layout_height="match_parent" />

直接書くことも可能。
だけど、エントリーポイントがな
いので変更できないよ！



add! replace! remove!



add
addはFragmentを追加します

Fragment

Fragment

Fragment




public abstract FragmentTransaction add (int containerViewId, Fragment fragment,
String tag)
パラメーター
containerViewId
フラグメントを設定するエントリーポイントのIDです。エントリーポイントは
ViewGroupである必要があります。０を指定するとエントリーポイント無しで追加され
ます
fragment
追加するフラグメント
tag
追加するフラグメントの名称です。nullを指定することもできます。
戻り値
FragmentTransactionのインスタンス



replace
replaceは指定した位置の
Fragmentと入れ替えます

Fragment

Fragment




public abstract FragmentTransaction replace (int containerViewId, Fragment fragment,
String tag)
パラメーター
containerViewId
置き換えをしたいフラグメントが設定されているエントリーポイントのID
fragment
置き換えるフラグメント
tag
追加するフラグメントの名称です。nullを指定することもできます。
戻り値



remove
removeは今いるFragmentを削
除します

Fragment

Fragment




public abstract FragmentTransaction remove (Fragment fragment)
パラメーター
fragment
削除したいフラグメント
戻り値



addとreplaceの違い
replaceは削除して追加した状
態です。

Fragment

Fragment Fragment

エントリーポイントエントリーポイント


Fragmentの状態
FragmentManagerの内部では
Fragmentは取り付けた状態とそうでない
状態で分けているので、実際は削除して
もホントに削除される分けじゃないの。

へぇ、そうなんやぁ



ライフサイクルで比較
add PAUSE
INIT
IDLE DESTROY

replace



だから、replaceは復帰時に
OnCreateが呼ばれるので注意してね

そ、そんなぁー
それじゃadd使うほうが
得やない？



そう思うでしょ？
だから次のようなテストをしてみたので、
違いをみてみて



addとreplaceで
比較できるアプリを作っ
エントリーポイントてみたわ

Fragment1 Fragment２



replaceの場合



addの場合

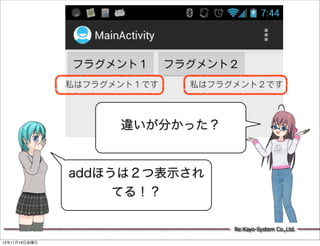

違いが分かった？

addほうは２つ表示され
てる！？



透けて裏のフラグメントが見える
フラグメント２

フラグメント１

つまりこうい
うこと



これじゃ、add使い物に
ならないじゃない！

そう、はっきりいって使えな
い、、だけどちょっと工夫すれ
ば使えるよ！



見せたくないのはhideで消
せばいいの

コレ！

Fragment current =
getFragmentManager().findFragmentById(R.id.framelayout1);
t.addToBackStack(null);
t.hide(current);
t.commit();



すると、addでも消える



そんな、簡単な方法があるなら最初から
教えてくれたってもええやんか。

あぁーー、でも実はこれには罠があって
実はこれだけじゃダメなんだよねぇー



回転してみた



！？
ね？ダメでしょ

あわわわ、
復活してるわ！



Androidは回転すると全部
作りなおす特徴があるの

出して戻す



それで、回転して戻った時に
FragmentManagerはFragmentの
位置は戻すけど、状態までは戻して
くれないの

そ、そんなぁー
それ、バグじゃないの？



残念ながら、バグじゃなくて仕様
なんですよねぇ、だからその回避
策を伝授してあげるわ。

おっけー！
まかせた



その１



１．回転を固定

<activity android:name="MainActivity"
android:label="@string/app_name"
android:screenOrientation="portrait"/>

または
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setRequestedOrientation(
ActivityInfo.SCREEN_ORIENTATION_PORTRAIT);
setContentView(R.layout.main);
}



その２



２．背景を塗りつぶす

<LinearLayout
android:layout_height="match_parent"
android:background="@android:color/white"



その３



３．再表示時に再度hideを設定する

@Override
public void onActivityCreated(Bundle savedInstanceState) {
super.onActivityCreated(savedInstanceState);
if (savedInstanceState != null) {
boolean isHiddin = savedInstanceState.getBoolean("isHidden");
if (isHiddin) {
t.hide(this);
t.commit();
}
}
}

@Override
public void onSaveInstanceState(Bundle outState) {
// TODO Auto-generated method stub
super.onSaveInstanceState(outState);

outState.putBoolean("isHidden", isHidden());
}


なるほどー
これならフラグメントも使えるね

そうそう、フラグメントはすっごい簡単
だし、使いこなすと次のようなメリット
があるのよ



レイアウトファイルが
すっきり
画面単位で作成さ
画面１つと、複数
れたレイアウトフ
の機能単位で作成
ァイル郡



Javaファイルが
すっきり
１つのActivityと複
１つのActivity
数のFragment



AndroidManifest.xmlが
すっきり

複数のActivity 一つ



これでフラグメントは大丈夫ね！

多分！



values
でもさぁ、
端末が増えていく度に増える設定ファ
イルはフラグメントだけじゃ解決しな
いんじゃない？

そうなの、フラグメントはあくまで整理
整頓しやすくなるというだけで、これか
ら説明するvaluesを活用するといいよ


normal small

<TextView <TextView
android:id="@+id/textView1" android:id="@+id/textView1"
android:layout_width="wrap_content" android:layout_width="wrap_content"
android:layout_height="wrap_content" android:layout_height="wrap_content"
android:layout_alignParentLeft="true" android:layout_alignParentLeft="true"
android:layout_alignParentTop="true" android:layout_alignParentTop="true"
android:textSize="20sp" android:textSize="18sp"
android:layout_marginLeft="5dip" android:layout_marginLeft="5dip"
android:text="TextView" /> android:text="TextView" />

<TextView <TextView
android:id="@+id/textView2" android:id="@+id/textView2"
android:layout_width="wrap_content" android:layout_width="wrap_content"
android:layout_height="wrap_content" android:layout_height="wrap_content"
android:layout_below="@+id/textView1" android:layout_below="@+id/textView1"
android:layout_marginLeft="15dip" android:layout_marginLeft="15dip"
android:textSize="18sp" android:textSize="12sp"
android:text="TextView" /> android:text="TextView" />



固有の値を直書きするのは止めよう

layout-hdpi layout-ﬁnger
layout-mdpi layout-land
layout-ldpi layout-portrait
layout-small layout-small
layou-large layou-xhdpi
layout-xlarge layout-v11

・・・


値はvaluesで定義
values-ldpi
<dimen name="scaleX">5px</dimen>

values-mdpi

values-hdpi

values-xdpi



機種毎のレイアウトを減らす
layout-hdpi
layout-mdpi
layout-ldpi layout
layout-small layout-land
layout-land layout-xlarge
layout-smal-land layout-xlarge-land
layou-large
layout-xlarge


おぉ、valuesで値を定義したら端
末が増えてもレイアウトを追加したり
しなくても済むんだね！

そう！
あと、valuesの他にもうひとつstyleを
使えば完璧よ！



style
styleってテーマとか標準のViewをカ
スタマイズするときに使うやつ？

そう、でもねもっと使いこなせばいろん
な設定がStyleでできちゃうのよ



例えば、こういうTextView
<TextView
android:id="@+id/textView1"
android:layout_gravity="left¦top"
android:textColor="#696969"
android:text="色を変更したテキスト" />

<TextView
android:id="@+id/textView2"
android:layout_gravity="left¦top"
android:textColor="#696969"
android:textStyle="bold"
android:text="色とスタイルを変更したテキスト" />



固有の値を設定していると、テーマを変更
したり端末によって色味を変える必要があ
る場合に困るのでやめよう



attrとstyle
attr value

attr value
style

attr value



attrの定義
例
<declare-styleable name="MyTheme">
<attr name="listTextColor1" format="color"></attr>
<attr name="textStyle1" format="reference"></attr>
</declare-styleable>

format:
"string", "integer", "float", "boolean", "color","dimension", "reference"

他のStyleを参照する属性は
referenceを指定してね



styleの定義
<style name="MyText" parent="@android:style/TextAppearance">
<item name="android:textColor">@color/darkgray</item>
<item name="android:textStyle">bold</item>
</style>

<style name="AppTheme" parent="android:Theme.Light">
<item name="listTextColor1">@color/dimgray</item>
<item name="textStyle1">@style/MyText<attr></attr></item>
</style>

styleではattrで定義された
属性を設定できるよ



すごい、Fragmentとvaluesとstyleを
つかえばすごくすっきりするね！

そうなの、Androidは機種対応がとても
多いからこういう工夫をすることで色々
な端末にも対応できるようにするのが大
事なのよ



Drawable
最後にDrawableについてもいわせ
てもらうわ

たのむ！



ぶっちゃけていうと、画像はxhdpiか
hdpiだけでいいよ！

ぶっちゃけすぎ！



まとめ



レイアウトとクラスを機
能毎に分け整理するため
にFragmentを使う



固定の値を直接レイアウ
トで使用せずvaluesを利
用する。



なるべく、Styleで設定
を定義し統一する



APKのサイズが大きくな
らないよう無駄なリソー
スを作らない



まだ他にも一杯教えることがあるけど、続
きはすからじおでまってるね！

これは
絶対いかなきゃ！



すからじお
オンラインAndroid勉強会
（ACE資格勉強会）

毎週水曜日夜１０時∼

アクセス方法は下のURLから

https://plus.google.com/
117636937254190602510/posts



日本Androidの会 中国支部資料

More Related Content

Similar to 日本Androidの会 中国支部資料

More from Masafumi Terazono
