無線LANデバイスについて(kernelレベル)

無線LANデバイスに
関するいろいろ。
認識しない！動かない！で
はまらないためのはなし
13年9月10日火曜日

アジェンダ
無線LANに関わるモジュールについて
インストールのしかた。
kernel moduleにあるデバイスを動かした
いとき
kernel moduleにないデバイスを動かした
いとき
認識しない、動かないときに見るべきこと

スピーカーについて
Yuki Uchikoba (内木場夕紀)
1974年産、鹿児島出身東京経由福岡在住
無線LAN関係のお仕事をしてます
Debian歴は3年くらい？？
http://sayama-yuki.net/
Facebook: yuki.uchikoba
こんなアイコンです→

無線LANに関する
モジュールについて

cfg80211
mac80211
Driver for Device
PHY
UserSpace
Kernel
無線LANに関わるモジュール

無線LANに関わるモジュール
cfg80211
mac80211
Drivers for Device
PHY
UserSpace
Kernel
nl80211
cfg80211_ops
ieee80211_ops

cfg80211
wireless設定を共通化したAPI
ユーザースペースとは nl80211でやりとりを
する
古いドライバはこれに対応してない
see also
http://wireless.kernel.org/en/developers/
Documentation/cfg80211

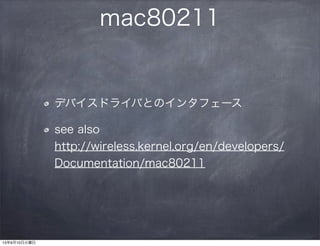

mac80211
デバイスドライバとのインタフェース
see also
http://wireless.kernel.org/en/developers/
Documentation/mac80211

この表以外のもの
rfkill
読んで字のごとくです。
無線デバイスのOn/Oﬀ制御をします
無線LAN以外にも、
Bluetoothなどでも使います

各設定有効方法
cfg80211,mac80211
Networking support
→Wireless
cfg80211 - wireless conﬁguration API
Generic IEEE 802.11 Networking Stack (mac80211)
rfkill
Networking support
→RF switch subsystem support
→Generic rfkill regulator driver

別(従来)のタイプ
Drivers for Device
PHY
UserSpace
Kernel
Space
WE(Wireless Extentions)

mac80211/cfg80211を使わずにやっていま
す
Wireless Extentionを使っています
この場合、iwは使えません
設定コマンドはwireless-toolsを使います
http://www.hpl.hp.com/personal/
Jean_Tourrilhes/Linux/Tools.html
※パッケージにもなっております。

% lsmod | grep r8712
r8712u 142898 0
usbcore 128681 7 ehci_hcd,uhci_hcd,usbhid,btusb,usb_storage,r8712u
例)Realtek RT8192SU(r8712u)
/usr/src/linux-source-3.2/drivers/staging/rtl8712
お暇があればソースを眺めてみるの
もいいでしょう。

ファームウェア
本体ドライバ以外に、デバイス内で動かすた
めのプログラム（ファームウェア）も
必要な場合があります
（最近は大体そう）
PC
Bus(PCI,USB,...)
Device
ﬁrmware

インストールのしかた。

デバイスを知る
製品名でぐぐる
大抵出てくる
または一覧載せてるサイトから辿る
http://wikidevi.com とか詳しい

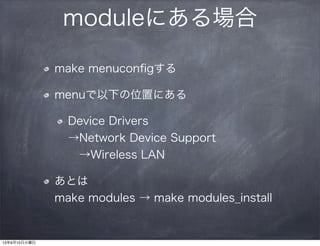

moduleにある場合
make menuconﬁgする
menuで以下の位置にある
Device Drivers
→Network Device Support
→Wireless LAN
あとは
make modules → make modules_install

moduleにある場合
ただしこれだけでは動かないものがある
モノによっては別途ファームウェアが必要
non-freeにあるものもあるから注意
→ /etc/apt/souces.list に追加しましょう
see also
http://wiki.debian.org/Firmware

moduleにない場合
たとえば以下のケース
ベンダー公式配布のものを使う場合
Linux Wirelessにあるのを自分で入れたい
http://wireless.kernel.org/en/users/Download/stable/

moduleにない場合
ドキュメントにしたがいmakeする
ファームウェアが必要な場合は忘れずに！
/lib/ﬁrmware に入れます
aptからも入れられますが
non-freeにあることが多いので注意です。

認識しない、動かないとき
ここを見よう

makeが通らない
よくあること
エラーに従って頑張ってなおす
または対応してるバージョンか確認！
cfg80211,mac80211が必要なら入れてある
か？

認識しない？
Network managerが入ってたらすぐに見え
ます
見えなかったら？
lsusbまたはlspciしてハードウェアが見え
てる？
dmesgで差し込んだ直後のログを見てみよ
う
USBまたはPCIレベルで認識できてたら次
にいく

認識してない！
dmesgでなにかエラー出してるはず
firmware入れてる？
[ 8361.258283] usb 1-2: new high-speed USB device number 9 using ehci_hcd
[ 8361.435068] usb 1-2: New USB device found, idVendor=2019, idProduct=ed18
[ 8361.435072] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[ 8361.435074] usb 1-2: Product: GW-USH300N
[ 8361.435076] usb 1-2: Manufacturer: PLANEX COMMUNICATIONS INC.
[ 8361.435077] usb 1-2: SerialNumber: 00e04c000001
[ 8361.546794] r8712u: DriverVersion: v7_0.20100831
[ 8361.546989] r8712u: register rtl8712_netdev_ops to netdev_ops
[ 8361.546996] r8712u: USB_SPEED_HIGH with 4 endpoints
[ 8361.549432] r8712u: Boot from EFUSE: Autoload OK
[ 8366.268881] r8712u: CustomerID = 0x0000
[ 8366.268884] r8712u: MAC Address from efuse = 00:22:cf:46:26:b2
[ 8366.268887] r8712u: Loading firmware from "rtlwifi/rtl8712u.bin"
[ 8366.281171] usb 1-2: firmware: agent aborted loading rtlwifi/rtl8712u.bin (not found?)

iwコマンドが使えない
「nl80211 not found」などと怒られる
→ Wireless Extentionだけ使ってる
（以前型の）ドライバです
→ Wireless tools を使いましょう。
