Лекц 2 (Блок схем)

Лекц 2 (Блок схем)

• 1.

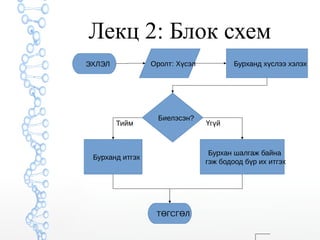

  Лекц 2: Блоксхем ЭХЛЭЛ Оролт: Хүсэл Бурханд хүслээ хэлэх Биелэсэн? Тийм Үгүй Бурханд итгэх Бурхан шалгаж байна гэж бодоод бүр их итгэх ТӨГСГӨЛ
• 2.
  Блок схем (Flowchart)  Алгоритм, ажлын дараалал, үйл явц гэх мэт алхам дараалалтай зүйлсийг блок болон хооронд нь холбосон сумуудаар дүрсэлсэн диаграмыг хэлнэ.
• 3.
  Түүх 1921 ондФранк Гилбрет “flow process chart” гэдэг диаграмыг зохиосон.
• 4.
  Суут хүмүүс JulianBigelow Herman Goldstine J. Robert Oppenheimer John von Neumann Institute for Advanced Study in Princeton
• 5.
  Блок схемийн дүрслэл Эхлэл / Төгсгөл Оролт / Гаралт Нөхцөл шалгах Процесс / Үйлдэл Чиглэл Холбогч
• 6.
  Дасгал Дараа алгоритмуудыгпсевдо кодоор бичиж блок схемээр дүрсэл. 1) Хоёр тооны нийлбэр олох алгоритм. 2) Хоёр тооны ихийг олох алгоритм. 3) Гурван тооны ихийг олох алгоритм.
• 7.
  ЭХЛЭЛ Оролт: A,B A > B ? Гаралт: A Гаралт: B 1 0 Төгсгөл
• 8.

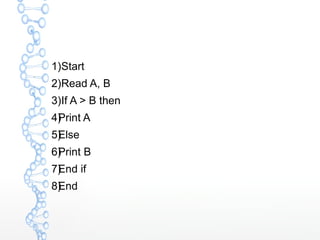

  1) Start 2)Read A, B 3) If A > B then 4)Print A 5)Else 6)Print B 7)End if 8)End
• 9.
  Start Input A,B, C A > B and A > C 1 0 Output: A B > C Output: B Output: C End 1 0 A A End
• 10.
  Hello, C #include<stdio.h> int main() { printf(“Hello, World!”); return 0; }
• 11.
  Гэрийн даалгавар Квадраттэгшитгэлийн язгууруудыг олох алгоритмыг блок схемээр зур. Оролтоор a, b, c өгөгдөнө. ax2+bx+c=0
• 12.
  Квадрат тэгшитгэлийн язгууролох алгоритм Оролт a, b, c D = b2-4ac D >= 0 1 0 Гаралт x1, x2 Төгсгөл
